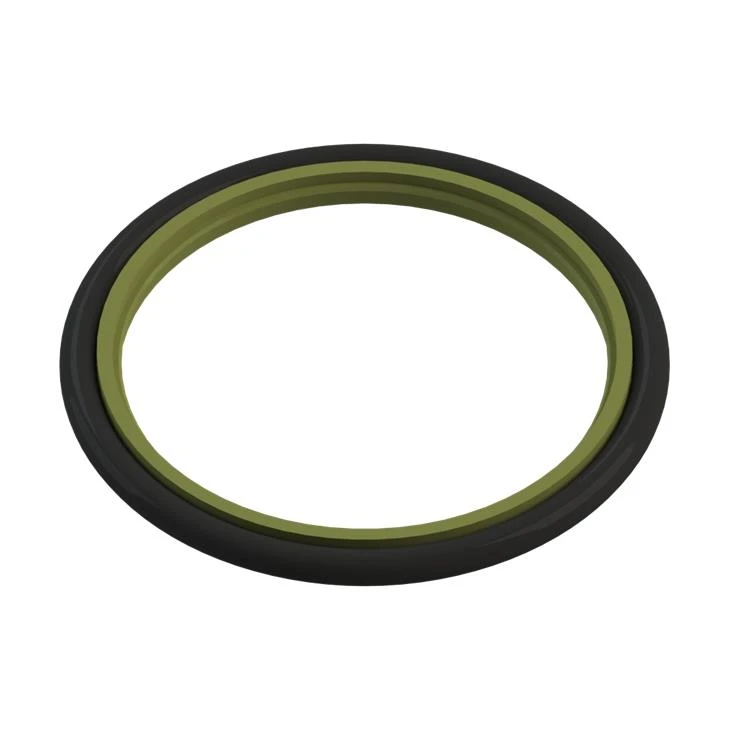

ПТФЕ Стержень кроку ущільнення O Кільця складання
 Стандартний матеріал Rings Ущільнювальні кільця: PTFE + BRONZE ② Ущільнювальні кільця: NBR / FKM * Інші матеріали доступні за запитом. |
|  |
Опис

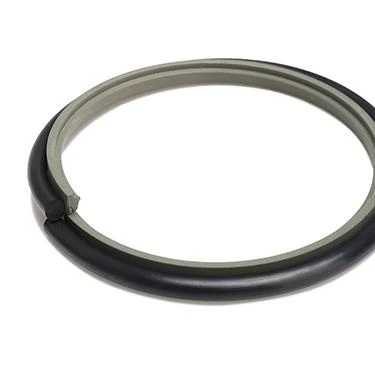

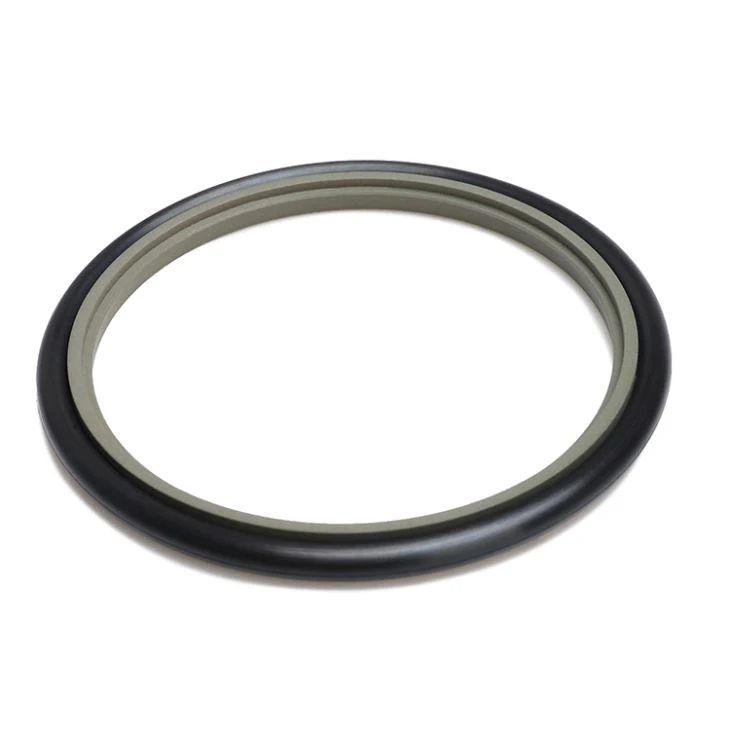

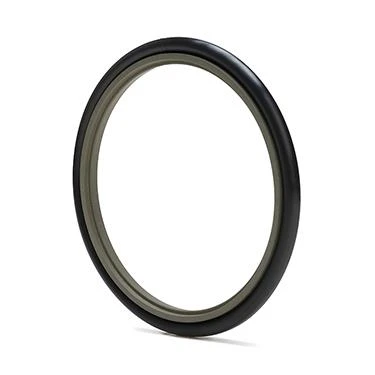

Профіль ущільнення штанги GSJ є типовим одношаровим ущільнювачем і складається з PTFE + бронзового ковзаючого кільця і ущільнювального кільця.
Характеристики
- Хороші статичні та динамічні характеристики ущільнення - Гарна стабільність розмірів - Легкий монтаж - Висока стійкість до екструзії - Низьке тертя без палиці - Буфер для сильного тиску |  |
Застосування
GSJ зазвичай застосовується в гідравлічній зворотно-поступальній системі. У високому, середньому, низькому тиску і великому навантаженні ситуація герметизації в умовах високої частоти дуже хороша. Підходить для широкого діапазону ударів і широкого діапазону рідин і високотемпературних застосувань для більших зазорів штока.
Застосування таких, як бульдозери, екскаватори, ковальські преси, керамічні преси, прокатні стани, сервоклапани та верстати. Він відповідає стандартам GB / T 15242.1-94 і GB / T 15242.3-94.
Розмір установки
| Род Діа. dN h9 | Groove Dia. | Ширина канавки | Радіус | ||
| Стандартна заявка | Легке застосування | Важкі додатки | D1 H9 | L1 + 0,2 | R1 |
| 3-7.9 | 8-18.9 | - | dN + 4.9 | 2.2 | 0.4 |
| 8-18.9 | 19-37.9 | - | dN + 7,3 | 3.2 | 0,6 |
| 19-37.9 | 38-199.9 | 8-18.9 | dN + 10,7 | 4.2 | 1 |
| 38-199.9 | 200-255.9 | 19-37.9 | dN + 15,1 | 6.3 | 1.3 |
| 200-255.9 | 256-649.9 | 38-199.9 | dN + 20,5 | 8.1 | 1.8 |
| 256-649.9 | 650-999.9 | 200-255.9 | dN + 24,0 | 8.1 | 1.8 |
| 650-999.9 | ≥1000,0 | 256-649.9 | dN + 27,3 | 9.5 | 2.5 |
| ≥1000,0 | - | 650-999.9 | dN + 38,0 | 13.8 | 3 |
Стан роботи
Швидкість | Тиск | Температура | ЗМІ | Поставляється діаметр |
5м / с | 0 / 60Mpa | -30 + / + 200 ℃ | Гідравлічне масло (на основі мінерального масла) | 5мм-2000мм |

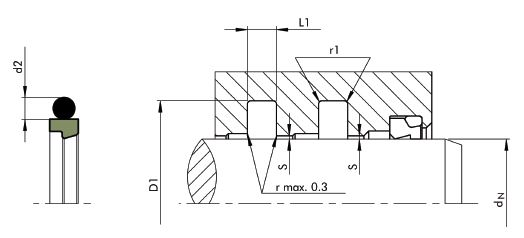

Технічний малюнок
Список специфікацій
| GSJ020-3.2 | 20 | 27.5 | 3.2 |
| GSJ020-4.2 | 20 | 31 | 4.2 |
| GSJ022-3.2 | 22 | 29.5 | 3.2 |
| GSJ022-4.2 | 22 | 33 | 4.2 |
| GSJ0250 | 25 | 36 | 4.2 |
| GSJ0280 | 28 | 39 | 4.2 |
| GSJ0300 | 30 | 41 | 4.2 |
| GSJ0320 | 32 | 43 | 4.2 |
| GSJ0350 | 35 | 46 | 4.2 |
| GSJ0360 | 36 | 47 | 4.2 |
| GSJ038-4.2 | 38 | 49 | 4.2 |
| GSJ038-6.3 | 38 | 53.5 | 6.3 |
| GSJ040-4.2 | 40 | 51 | 4.2 |
| GSJ040-6.3 | 40 | 55.5 | 6.3 |
| GSJ042-4.2 | 42 | 53 | 4.2 |
| GSJ042-6.3 | 42 | 57.5 | 6.3 |
| GSJ045-4.2 | 45 | 56 | 4.2 |
| GSJ045-6.3 | 45 | 60.5 | 6.3 |
| GSJ050-4.2 | 50 | 61 | 4.2 |
| GSJ050-6.3 | 50 | 65.5 | 6.3 |
| GSJ055-4.2 | 55 | 66 | 4.2 |
| GSJ055-6.3 | 55 | 70.5 | 6.3 |
| GSJ056-4.2 | 56 | 67 | 4.2 |
| GSJ056-6.3 | 56 | 71.5 | 6.3 |
| GSJ060-4.2 | 60 | 71 | 4.2 |
| GSJ060-6.3 | 60 | 75.5 | 6.3 |
| GSJ063-4.2 | 63 | 74 | 4.2 |
| GSJ063-6.3 | 63 | 78.5 | 6.3 |
| GSJ0650 | 65 | 80.5 | 6.3 |
| GSJ0700 | 70 | 85.5 | 6.3 |
| GSJ0750 | 75 | 90.5 | 6.3 |
| GSJ0800 | 80 | 95.5 | 6.3 |
| GSJ0850 | 85 | 100.5 | 6.3 |
| GSJ0900 | 90 | 105.5 | 6.3 |
| GSJ0950 | 95 | 110.5 | 6.3 |
| GSJ1000 | 100 | 115.5 | 6.3 |
| GSJ1050 | 105 | 120.5 | 6.3 |
| GSJ1100 | 110 | 125.5 | 6.3 |
| GSJ1150 | 115 | 130.5 | 6.3 |
| GSJ1200 | 120 | 135.5 | 6.3 |
| GSJ1250 | 125 | 140.5 | 6.3 |
| GSJ1300 | 130 | 145.5 | 6.3 |
| GSJ1400 | 140 | 155.5 | 6.3 |
| GSJ1450 | 145 | 160.5 | 6.3 |
| GSJ1500 | 150 | 165.5 | 6.3 |
| GSJ160-6.3 | 160 | 175.5 | 6.3 |
| GSJ160-8.1 | 160 | 181 | 8.1 |
| GSJ1650 | 165 | 180.5 | 6.3 |
| GSJ1700 | 170 | 185.5 | 6.3 |
| GSJ180-6.3 | 180 | 195.5 | 6.3 |
| GSJ180-8.1 | 180 | 201 | 8.1 |
| GSJ1900 | 190 | 205.5 | 6.3 |
| GSJ2000 | 200 | 221 | 8.1 |
| GSJ2100 | 210 | 231 | 8.1 |
| GSJ2200 | 220 | 241 | 8.1 |
| GSJ2300 | 230 | 251 | 8.1 |
| GSJ2400 | 240 | 261 | 8.1 |
| GSJ2500 | 250 | 271 | 8.1 |
| GSJ2600 | 260 | 284.5 | 8.1 |
| GSJ2700 | 270 | 294.5 | 8.1 |
| GSJ2800 | 280 | 304.5 | 8.1 |
| GSJ2900 | 290 | 314.5 | 8.1 |
| GSJ3000 | 300 | 324.5 | 8.1 |
| GSJ3100 | 310 | 334.5 | 8.1 |
| GSJ3200 | 320 | 344.5 | 8.1 |
| GSJ3400 | 340 | 364.5 | 8.1 |
| GSJ3500 | 350 | 374.5 | 8.1 |
| GSJ3600 | 360 | 384.5 | 8.1 |
| GSJ3700 | 370 | 394.5 | 8.1 |
| GSJ3800 | 380 | 404.5 | 8.1 |
| GSJ3900 | 390 | 414.5 | 8.1 |
| GSJ4000 | 400 | 424.5 | 8.1 |
* Інші розміри доступні на запит.
FAQ
1. Чи приймаєте ви регіональних агентів і розповсюджуєте?
Так, регіональні агенти та дистрибуція дуже вітаються, ми також називаємо знижку для підтримки вашого бізнесу.
2. Чи можу я придбати лише ковзаючі кільця з ПТФЕ або ущільнювальні кільця?
Так, повна комплектація або окрема покупка приймається.
3. Чи є у вас HBT HBTS ущільнювач буфера?
Так, у нас є різні види гідравлічних ущільнень, включаючи ущільнення стрижнів HBT HBTS.
4. Який колір заповнені ущільнювачами PTFE?
Зелений, коричневий для бронзи заповнений PTFE, темно-сірий для скловолокна з PTFE.
