Проектні параметри пружинних енергетичних ущільнень

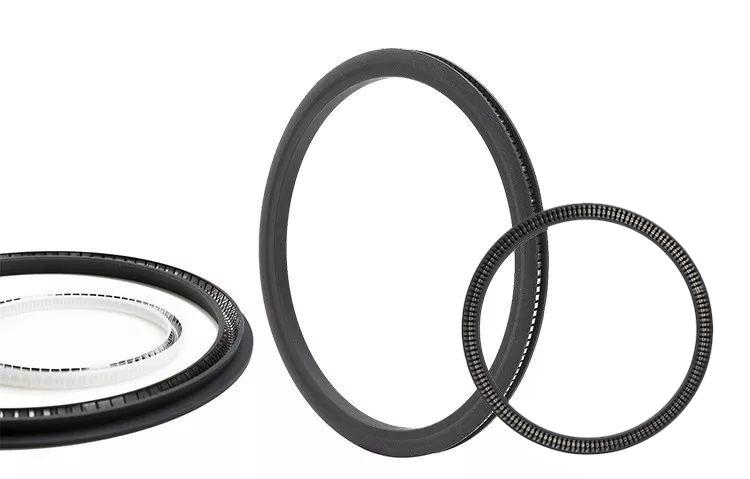

Пружинні енергетичні ущільнювачі - це дуже надійний варіант, коли стандартні ущільнювачі на основі еластомеру та поліуретану не відповідають експлуатаційним обмеженням, параметрам обладнання або екологічним умовам вашої заявки.

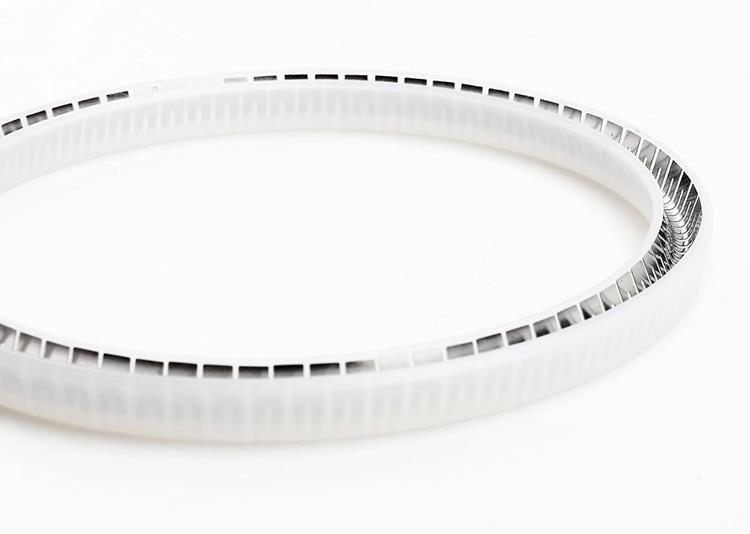

Герметичне зовнішнє кільце ущільнювача пробки виготовлено з високоефективних фторопластичних сполук та інженерних пластмас із видатними фізичними та технічними властивостями. У той же час додавання пружини забезпечує навантаження по всій окружності ущільнювача, утворюючи герметичне ущільнення між ущільнювальним кільцем і пружиною. У цій комбінації пружина притискає ущільнювальну губу до поверхні сальника та поршневої штоки для герметичності, високої надійності та довготривалої ущільнення.
1. Стандартний матеріал

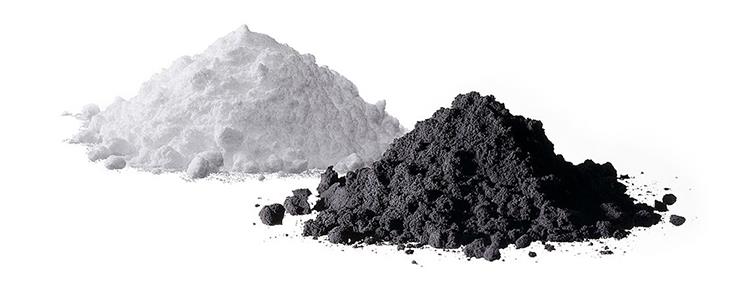

ПТФЕ - це найчастіше застосовуваний ущільнювальний кільцевий матеріал з відмінними фізико-хімічними властивостями, помірною вартістю та хорошими механічними властивостями.
Використовуючи різні наповнювачі, можна покращити властивості сполуки з ПТФЕ та ефективність герметизації (наприклад, міцність на розрив, стійкість до стирання тощо). Однак не всі наповнювачі можуть збільшуватися на невизначений термін, а вміст наповнювача зазвичай становить від 5 до 40%.
Загальні наповнювальні сполуки
- Бронза
- вуглець / вуглецеве волокно
- Скловолокно
- Графіт
- Молібден дисульфід (Mos2)
(Інші наповнення для спеціальних умов на замовлення.)
Переваги складного матеріалу з ПТФЕ:
- Висока стійкість до температури
- Низьке тертя
- Висока зносостійкість
- Суха ходова здатність
- Високий коефіцієнт ПВ
- Майже стійкий до всіх відомих хімічних речовин та розчинників
- Відсутній хімічний набряк при впливі вологи або контакту з рідинами
2. Матеріал та види весни
З вищенаведеного опису ми знаємо, що основна функція пружини полягає в наданні радіальної сили в місці ущільнення герметичного зовнішнього кільця при його встановленні в герметичну камеру. Одночасно додається гнучкість до зовнішнього кільця з герметичним ПТФЕ для поліпшення ексцентриситету та зносу матеріалів.
1) Середовище, умови експлуатації та температурний діапазон ущільнювача пробки є великими, а пружинний матеріал також поділяється на різні типи, такі як 300 серії нержавіючої сталі (SS) 301, 302, 304 та 316.
2) Типова конструкція пружини у напружених пружинних печатках:
'V' весна (А)
Спіральна пружина (B)
Гвинтова пружина (C)
Пружина безперервного контакту (D)
3) Вибір пружини, як правило, має стосуватися машин робочого стану, таких як швидкість, тертя, робоча температура та середовище.
Навантаження тертя, що створюється ущільнювачем, є радіальним навантаженням вибраної пружини, а навантаження системи під тиском є прямим результатом коефіцієнта тертя вибраного матеріалу.
Таким чином, пружинне навантаження можна налаштувати так, щоб відповідати спеціальним вимогам щодо низького тертя для динамічних застосувань. Засоби для герметизації низької температури або низької температури можуть вимагати надзвичайно високих пружинних навантажень. Пружина компенсує теплоусадку зовнішнього кільця ущільнювача, внаслідок чого відбувається герметичне ущільнення.
